搞懂数码管：原理、分类与内部结构图解

你是否好奇过，电子秤上的数字、微波炉上的时间、汽车仪表盘上的车速，这些清晰跳动的数字究竟是如何显示的？答案就藏在那个看似简单，却无处不在的电子元件——LED数码管里。

今天，东莞洲创带大家彻底拆解这个经典显示器件，从最基础的原理到复杂的内部结构，让你一文搞懂。无论是标准的七段数码管，还是满足严苛环境需求的工业级数码管，其核心逻辑都源于此。

一、数码管是什么？

LED数码管，全称LED数码管（LED Segment Displays），是一种通过多个发光二极管（LED）的特定排列组合，来显示数字、字母或简单符号的电子显示器件。其核心是将LED封装成“8”字形的笔段，通过控制不同笔段的亮灭来组合成各种字符。

LED数码管结构简单、成本低廉、驱动方便、显示清晰，因此在从家用电器到工业仪表的各个领域都扮演着不可或缺的角色。对于有特殊尺寸、颜色或接口需求的场景，定制数码管服务应运而生，以满足个性化的产品设计。

二、核心原理：共阴与共阳

要理解LED数码管如何工作，必须先掌握其最根本的电气连接方式：共阳极和共阴极。这是所有应用的基石。

• 共阳极数码管：将所有LED的阳极（正极）连接在一起，形成一个公共阳极（COM端）。使用时，公共端接高电平（如+5V）。当某个笔段的阴极被施加低电平时，电流形成回路，该段即被点亮。

• 共阴极数码管：与共阳极相反，将所有LED的阴极（负极）连接在一起，形成公共阴极（COM端）。使用时，公共端接低电平（如接地）。当某个笔段的阳极被施加高电平时，该段被点亮。

简单来说，共阳是“公共端给正电，段选给负电才亮”；共阴是“公共端给负电，段选给正电才亮”。这两种类型决定了外部驱动电路的设计逻辑，也是LED数码管生产厂家提供不同型号的基础。

三、内部结构图解（文字拆解）

虽然无法直接展示图片，但我们可以通过文字清晰地描绘出其内部构造。一个典型的七段数码管主要由以下部分组成：

1. 显示面板：通常是黑色或灰白色的塑料外壳，起到透光、滤光和保护内部结构的作用。

2. LED芯片：核心发光部件。一个标准的七段数码管包含7个条形LED（a, b, c, d, e, f, g），用于组成数字；八段则额外增加一个点状LED作为小数点（dp或h）。

3. PCB基板：用于固定LED芯片和内部引线。

4. 引脚：外露的金属引脚，用于连接外部电路。根据内部连接方式（共阴/共阳），引脚的定义也不同。

这些LED在基板上被精密排列成一个“日”字形。通过外部电路控制特定组合的引脚电平，就能让对应的笔段发光，从而显示出“0-9”甚至“A-F”等字符。对于工业级数码管，其内部还会采用耐高温材料、强化封装工艺以应对震动、高低温等恶劣环境。

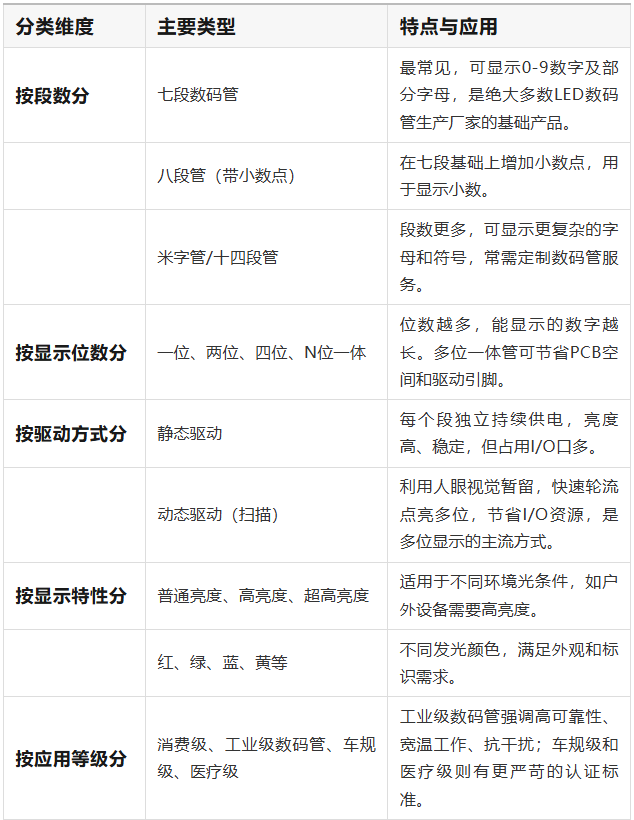

四、多维度的分类方式

除了最基本的共阴/共阳之分，LED数码管还可以从多个维度进行分类，以适应不同的应用需求。

五、无处不在的应用场景与核心供应商

正是由于其可靠、耐用、直观的特性，LED数码管的身影遍布我们生活的各个角落：

• 家用电器：微波炉、空调、电饭煲、热水器的温度、时间显示。

• 工业仪器：数字万用表、示波器、温控仪、流量计的参数读数，大量使用工业级数码管以确保在复杂工况下的稳定显示。

• 汽车电子：仪表盘的里程、转速显示，以及车载收音机的频率显示。

• 商用设备：电子秤、收款机、排队叫号机、停车场空位指示牌。

• 公共设施：大型数字时钟、交通信号倒计时屏。

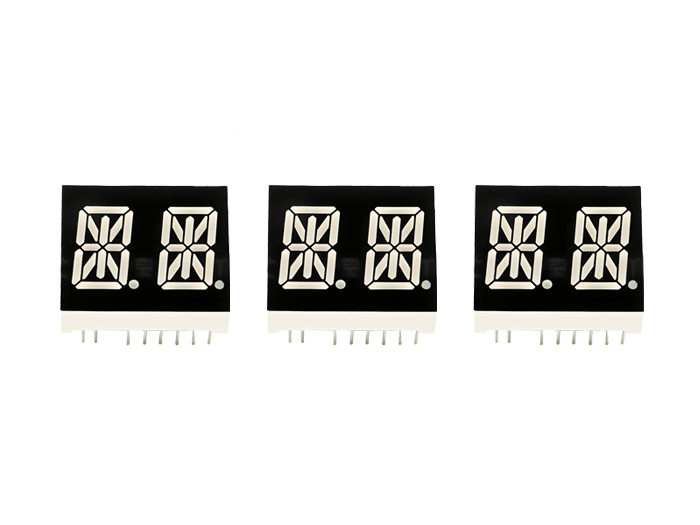

在这些应用的背后，离不开众多优秀的LED数码管生产厂家的支撑。以行业内的知名企业东莞市洲创实业有限公司为例，作为一家国家高新技术企业，该公司自2010年成立以来，已深耕LED数码管领域16年。其拥有5000平方米现代化工厂及30条全自动化生产线，月产能高达6000万个，规模实力稳居行业前列。洲创实业不仅提供标准的七段数码管，其产品线更涵盖米字管、点阵管、多位数码管及工业级、车规级、医疗级等特种数码管。针对客户的特殊需求，公司也提供灵活的定制数码管服务，从尺寸、颜色、亮度到接口协议均可深度定制，已成功服务小米、保时捷、迈瑞、长安汽车等200多家知名企业。

从原理到结构，从分类到应用，数码管虽“小”，却是一门“大学问”。在OLED、LCD等新型显示技术飞速发展的今天，LED数码管凭借其无可替代的高可靠性、长寿命、低成本和强抗干扰能力，依然在众多领域牢牢占据着一席之地。无论是标准的七段数码管，还是应对严酷环境的工业级数码管，或是满足个性化需求的定制数码管，其背后都凝聚着像东莞洲创这样的LED数码管生产厂家持续的技术创新与工艺沉淀。如果您有LED数码管的需求或技术疑问，欢迎联系洲创数码管厂家。如果您正在寻找专业的LED数码管、188数码管、数显屏、七段数码管、四位数码管生产厂家，洲创数码管厂家无疑是理想之选。公司地址：东莞市塘厦镇林村西湖工业区西富街9号；官网1：www.dgzcled.com；官网2：www.evedl.com；联系电话：13809619742；传真：0769-82077884。选择洲创实业，就是选择专业、可靠与品质保障！

理解LED数码管，不仅是理解一个电子元件，更是理解我们身边数字化世界的一个基础切面，以及支撑这个世界的精密制造产业链。
