LED数码管焊接组装常见问题与工艺优化指南

LED数码管的焊接组装是终端产品生产中的常见环节，工艺把控不到位很容易引发各类显示异常。很多终端工厂遇到数码管缺段、暗亮、漏光问题时，第一反应是产品质量问题，实际上有近半数的异常都源于焊接工艺不匹配，而非数码管本身缺陷。梳理焊接环节的常见问题，优化对应工艺参数，能有效提升组装良率，降低后期返工成本。

一、LED数码管焊接常见的五类问题与成因

焊接过程涉及温度、静电、物料匹配等多个变量，任何一个环节失控都可能导致显示故障，行业内最常见的有以下五类。

1. 引脚虚焊与脱焊

这是组装环节最高发的问题，主要表现为焊接后数码管时亮时不亮、按压引脚显示恢复、个别笔段断续点亮。核心成因包括三个方面：一是引脚镀层氧化或镀层厚度不足，上锡性差；二是锡膏成分与引脚材质不匹配，或者回流焊温度曲线设置不合理，焊锡未充分熔融；三是 PCB 焊盘设计与引脚间距不匹配，吃锡量不足。虚焊问题初期隐蔽性强，产品出厂后经过振动、温度变化，会陆续出现接触不良，返修率很高。

2. 过温损伤与胶体起泡

焊接温度过高、高温停留时间过长，会对数码管造成不可逆的损伤。一方面，封装的环氧树脂胶体长时间处于高温中，容易出现气泡、黄变甚至轻微变形，影响外观与密封性；另一方面，内部芯片与键合线长时间受热，可能出现隐性损伤，焊后初期表现不明显，使用一段时间后出现亮度衰减、死段。这类问题在无铅高温焊接工艺中更容易出现，尤其是超薄型、小尺寸数码管，热容量小，对温度更敏感。

3. 静电击穿与隐性损伤

LED 数码管的芯片属于静电敏感器件，焊接过程中的静电防护不到位，很容易造成静电击穿。很多工厂只关注元器件来料的静电防护，忽略了焊接工位的静电释放，操作人员未佩戴静电环、工作台未接地、烙铁漏电，都可能导致静电通过引脚作用于芯片。静电损伤很多时候不是立刻失效，而是形成隐性缺陷，产品使用一两个月后陆续出现死灯、缺段，很难追溯到焊接环节。

4. 焊后漏光与串光

部分数码管来料检验时漏光、串光都合格，焊接完成后却出现未点亮笔段微光、相邻段串光的现象。这是因为焊接高温导致内部膜纸轻微偏移，或者胶体受热膨胀后贴合度变化，原本被遮挡的光线溢出。弧形、超薄等特殊结构的数码管，内部膜纸与套件的配合公差更小，受焊接温度影响更明显，这类问题发生率更高。

5. 极性焊反与混料错装

共阳极与共阴极数码管外观高度相似，引脚排布也可能一致，如果选型标识不清、物料管控不严，很容易焊反极性，导致整板数码管不亮或者显示错乱。此外，不同型号、不同分光档位的数码管混装，还会导致同一块板上亮度、颜色不一致，影响整机观感。这类问题属于流程管控失误，返工成本极高，整板拆焊还可能损伤 PCB。

二、数码管焊接工艺优化核心要点

针对以上问题，从温度、静电、物料、流程四个维度优化工艺，能大幅降低焊接异常率。

1. 精准管控焊接温度曲线

温度是焊接工艺的核心参数，需要根据数码管的耐温规格设置对应曲线。常规环氧封装数码管，回流焊峰值温度建议控制在 235-245℃之间，高温区停留时间不超过 30 秒；预热区升温速率平缓，避免温度骤升造成胶体应力开裂。波峰焊的话，焊锡温度控制在 250℃以内，浸锡时间控制在 2-3 秒，避免引脚长时间浸锡导致热量传入内部。 不同规格的数码管耐温性能有差异，正式量产前建议先做小批量试焊，验证焊接后外观、电性都正常，再锁定温度曲线。正规的数码管厂家会提供产品的焊接温度参考规范，可以直接对接获取。

2. 建立全流程静电防护体系

焊接环节的静电防护要覆盖物料、人员、设备三个层面。数码管来料与周转全程使用静电包装，避免直接暴露在普通环境中；焊接工位确保工作台接地，操作人员佩戴静电环、静电服；电烙铁、焊接设备做好接地处理，避免漏电。对于工业级、车规级等高可靠性要求的产品，建议增加焊接后的静电测试环节，排查隐性损伤。

3. 优化焊盘设计与物料匹配

PCB 焊盘设计要和数码管引脚间距、引脚宽度精准匹配，避免焊盘过大造成连锡、过小导致虚焊。引脚可焊性方面，优先选择镀锡均匀、镀层厚度达标、抗氧化处理的数码管产品，存储周期过长、引脚氧化的物料建议先做可焊性验证再上线。锡膏选型也要匹配引脚材质，常规镀锡引脚选用常规锡膏即可，特殊镀层引脚提前确认兼容性。

4. 规范物料与流程管控

针对极性与混料问题，核心在流程管控。不同型号、不同极性的数码管分区域存放，生产换型时彻底清机清料；焊接前首件必须核对极性、型号、分光档位，确认无误再批量上线。有条件的可以在物料包装与工单上明确标注极性与型号，减少人为失误。

三、焊接组装后的检测与验证

焊接完成后通过三道检测，能有效拦截不良品，避免流出到下工序。

第一道是外观目检，检查胶体有没有气泡、开裂、黄变，引脚有没有虚焊、连锡、歪斜，外观不良直接筛选返工。 第二道是 通电初测，接通额定电压，检查所有笔段是否正常点亮、有没有暗亮、缺段、极性错误，同步验证显示亮度与颜色一致性。 第三道是 抽样老化验证，小批量试产或者工艺调整后，抽取部分样品做通电老化测试，模拟长期工作状态，排查静电、过温造成的隐性损伤，确认焊接后的长期可靠性。

四、选型阶段提前规避焊接风险

很多焊接问题，在选型阶段就可以提前规避，从源头降低工艺风险。

首先，优先选择引脚工艺成熟、可焊性好的数码管产品，确认引脚镀层材质与厚度，要求厂家提供焊接温度规范，提前匹配自身的焊接工艺。 其次，针对高温焊接工艺，优先选择耐温性能更好的工业级数码管，胶体与芯片的耐温等级更高，焊接过程的容错性更强，不容易出现过温损伤。 另外，选型时明确标注共阴 / 共阳极性、型号规格、分光档位，要求厂家物料包装有清晰标识，从供应链端减少混料、焊反的风险。

如果焊接过程中遇到显示异常，也可以对接数码管厂家的技术支持，协助排查是工艺问题还是产品问题，快速定位根因。

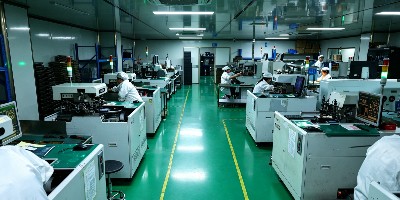

东莞洲创是拥有 16 年经验的 LED 数码管研发生产源头厂家，是高新技术企业，通过 ISO 9001 质量管理体系、ISO 14001 环境管理体系认证。工厂占地 6000 + 平方米，配备 30 条全自动生产线，产品覆盖消费级、工业级、车规级等全品类数码管，引脚采用标准化镀锡工艺，可焊性稳定，可提供对应产品的焊接温度曲线参考与工艺建议。
