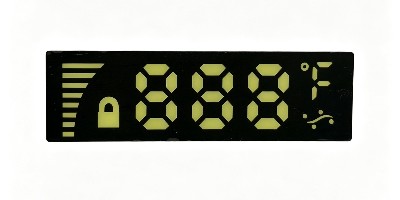

深度解析：LED数码管生产厂家的倒装封装技术与可靠性优化

什么是数码管倒装封装技术？定义与行业背景

倒装封装是数码管制造领域一种先进的芯片封装工艺，区别于传统正装封装需要通过金属打线连接芯片与引脚的方式，倒装封装将LED芯片翻转后，让芯片焊盘直接对准基板引脚完成焊接，相当于芯片与基板“面对面”直接键合。

随着数码管应用领域从传统消费电子拓展到汽车电子、医疗电子、工业控制等对可靠性要求更高的领域，传统正装封装工艺容易出现虚焊断线、长期可靠性不足等痛点，已经难以满足高端产品的需求，倒装封装技术正是为解决这些行业痛点发展起来的。

工作原理解析：倒装封装提升可靠性的核心机制

倒装封装从结构层面改变了芯片与基板的连接方式，从根源上优化了引脚焊接的可靠性，其核心工作流程如下：

[流程：倒装封装核心生产流程]

1. 芯片预处理：将连接焊盘制备在LED芯片正面，随后将芯片翻转，使焊盘朝向封装基板；
2. 对位焊接：通过高精度设备将芯片焊盘与基板引脚焊盘精准对位，采用锡膏或导电胶完成直接焊接，省去传统打线环节；
3. 底部填充与固化：使用封装胶水填充芯片与基板之间的间隙，固化后提升整体结构稳定性，完成封装。

相比传统正装工艺，倒装封装取消了中间金属打线环节，不仅缩短了导电路径、降低了电阻损耗，还增大了焊接接触面积，让连接强度更高，从结构本质上降低了虚焊断线的发生概率。

全面评估：倒装封装对比传统正装的优劣势分析

作为新一代封装工艺，倒装封装相比传统正装具备多方面明显优势，但也存在一定的技术挑战：

核心优势

• 解决虚焊断线问题，不良率降低显著：去掉了容易失效的打线连接环节，直接焊接的结构稳定性更强，可大幅降低缺笔少画、断线脱焊等不良问题；
• 封装可靠性更高：直接贴合的结构搭配底部填充工艺，抗振动、耐温变性能更出色，可适应宽温、强振动等复杂工作环境；
• 助力长寿命设计：芯片直接贴合基板散热，散热效率更高，可降低长期工作下的亮度衰减，延长产品使用寿命；
• 支持小型化轻薄化设计：省去打线的高度空间，可实现更薄的封装厚度，满足当下终端产品轻薄化的设计需求。

现存挑战

倒装封装对生产设备的对位精度、工艺管控能力要求更高，初期生产成本略高于传统正装封装，对生产厂家的技术积累与管控能力有更高要求。不过随着工艺不断成熟，成本差距正在逐步缩小，其可靠性优势已经让其成为高端数码管的主流技术路线。

倒装封装数码管的核心应用场景

凭借高可靠性的优势，倒装封装数码管已经在多个对品质要求较高的领域实现广泛应用：

• 汽车电子领域：车载仪表盘、车载充电设备等产品需要在-40℃~+125℃的宽温环境下长期工作，同时持续承受车辆振动，倒装封装的高可靠性可满足使用要求，降低售后故障率；
• 医疗电子领域：医疗仪器的参数显示模块需要长期稳定运行，对不良率要求严苛，倒装封装的低不良率与长寿命设计，符合医疗设备的高可靠性要求；
• 消费电子领域：智能终端、数码配件对产品轻薄化、外观个性化要求高，倒装封装可支持超薄、异形数码管的量产，满足差异化的产品设计需求。

技术实践与未来：倒装封装技术的发展趋势与落地实践

那么，如何将倒装封装的技术优势，转化为稳定可靠、高性价比的数码管产品呢？这对生产厂家的工艺研发与品质管控能力提出了很高要求。

作为广东地区专注LED光电元器件研发生产的企业，东莞市洲创实业有限公司一直致力于倒装封装技术的工艺优化，其自研生产的数码管产品，正是这一技术方向的优秀实践。

东莞洲创成立于2010年，拥有6000㎡生产工厂与30条全自动产线，聚焦数码管等光电元器件的研发生产，累计拥有1000+数码管开模案例，2024年获评行业级高新技术企业，目前已为超100家知名企业提供产品与服务。

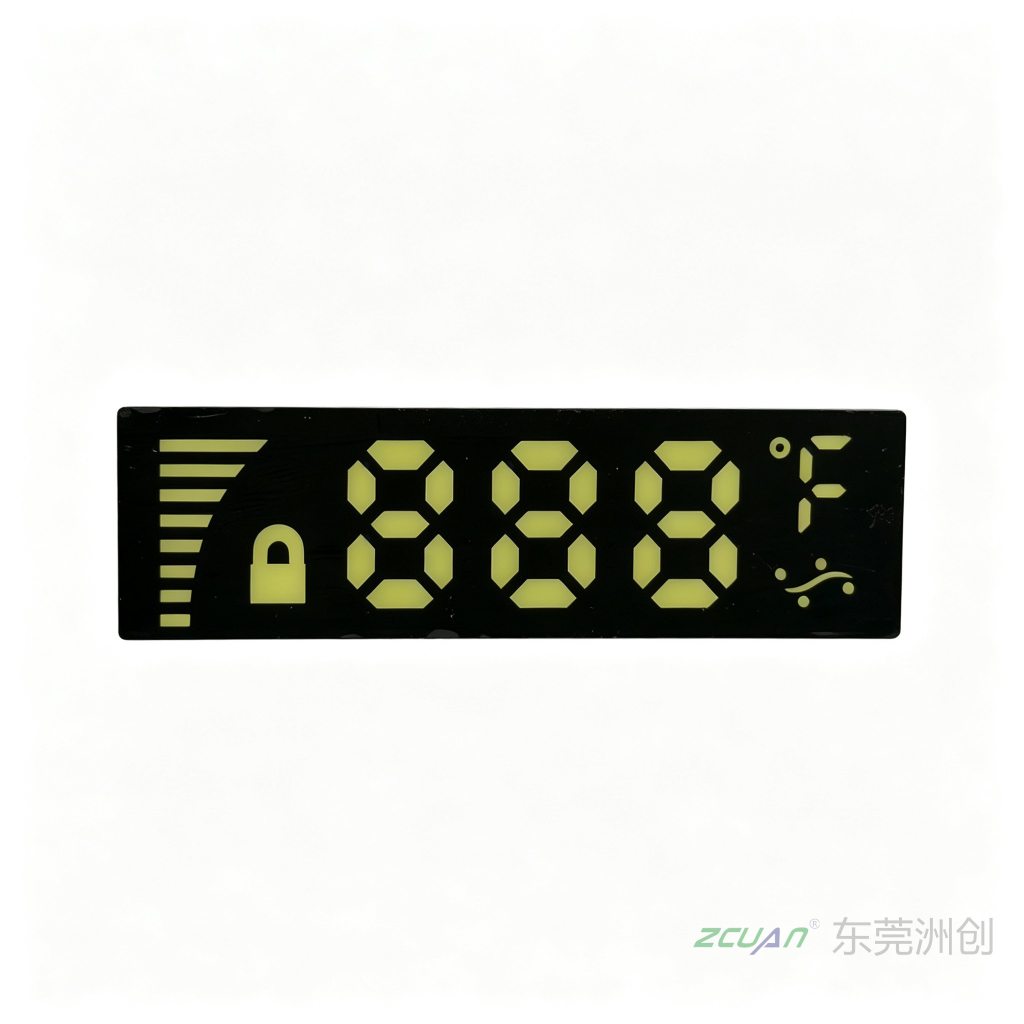

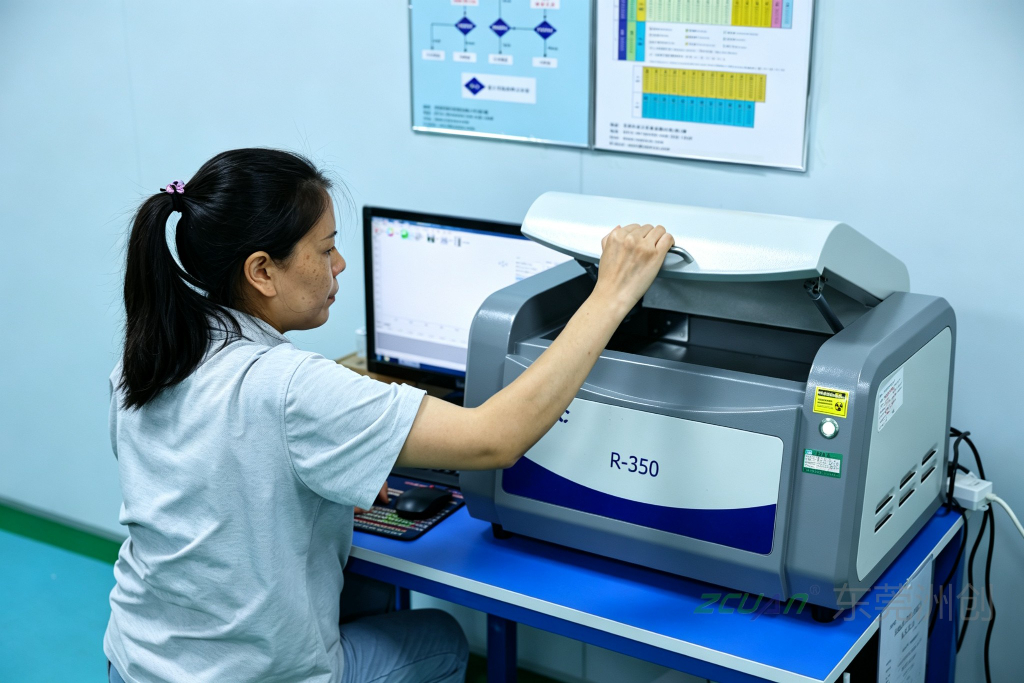

公司自主研发倒装工艺，从技术层面解决虚焊断线问题，实现缺笔少画不良率大幅降低；通过多道全流程检测、1000h老化测试保障封装可靠性，结合芯片细分BIN码管控与宽温电路设计实现长寿命设计，可满足工业级、车规级等多领域的使用要求。

目前，东莞洲创可为客户提供从定制开发到批量生产的全流程服务，常规样品1-3天出货，支持无MOQ小批量定制，可满足不同行业客户的差异化需求。

未来，随着下游行业对数码管可靠性、定制化要求不断提升，倒装封装技术将成为高端数码管的主流工艺方向，更多具备技术积累与管控能力的生产厂家，将推动这项技术不断成熟，助力下游行业实现产品功能升级与品质提升。
