光耦的4个脚怎么接线

来源： | 发布日期：2025-05-12
光耦，即光电耦合器，是一种以光为媒介传输电信号的器件，在电路中起到隔离、电平转换等作用。其 4 个引脚的正确接线，是发挥光耦功能的关键，下面就为你详细介绍。

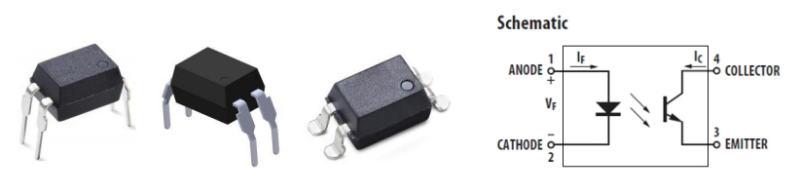

光耦内部主要由发光源和受光器两部分组成。4 个引脚中，其中两个引脚连接发光源（通常为发光二极管），另外两个引脚连接受光器（一般是光电三极管） 。以常用的 817 光耦为例，在接线前，需先明确各引脚功能。通常，靠近标记点或有特殊标识的引脚为 1 脚，按逆时针方向依次为 2、3、4 脚。其中 1 脚和 2 脚是发光二极管的引脚，3 脚和 4 脚是光电三极管的引脚。


微信截图_20250512161147

在实际接线时，1 脚一般接直流电源的正极，2 脚串联一个合适的限流电阻后接电源负极，通过控制电流大小调节发光二极管的发光强度。而 3 脚和 4 脚则用于连接输出电路，3 脚通常接输出端的低电平，4 脚接负载后连接到输出端的高电平。这样，当 1、2 脚间有电流通过，发光二极管发光，光电三极管接收光信号后导通，实现电信号从输入侧到输出侧的传输，且输入和输出电路电气隔离。
需要注意的是，不同型号的光耦，引脚功能和接线方式可能存在差异，接线前务必查阅对应的数据手册。同时，合理选择限流电阻阻值、注意电源极性和电压范围，也是保证光耦正常工作、避免器件损坏的重要因素。掌握光耦 4 个引脚的正确接线方法，能让我们更好地运用这一器件，构建稳定可靠的电路系统。
上述内容介绍了光耦 4 个引脚的接线方法与要点。若你还想了解不同场景下光耦的接线优化，或其他电子元件知识，欢迎随时联系东莞市洲创实业，提供技术支持和样品测试。
