高效隔离，极速传输，小光耦背后藏着大作用，在通信设备、新能源、医疗仪器等高端科技领域，有一个看似不起眼却至关重要的电子元件——高速光耦。光耦如同信息世界的“安全卫士”，默默守护着信号传输的稳定与可靠。今天，我们就来深入解析这一关键器件。

什么是高速光耦？

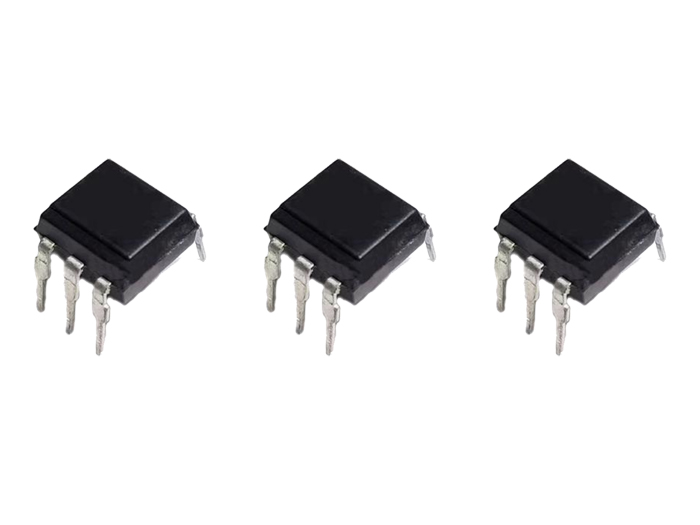

高速光耦，全称高速光电耦合器，是一种以光为媒介传输电信号的光电转换器件。高速光耦能够将输入端的电信号转换为光信号，通过光通道传输到输出端，再还原为电信号输出。

与传统的光耦相比，高速光耦的最大特点在于其极高的传输速率，可达Gbps级别，响应时间短至纳秒级，能够满足现代电子设备对高速信号传输的需求。

高速光耦的核心构造与工作原理

高速光耦通常由三部分组成：光的发射、光的接收及信号放大。具体来说，包含发光二极管（LED）、光敏器件（如光电二极管或光电晶体管）以及必要的透镜和信号处理电路。

其工作过程是一个“电-光-电”的转换过程：

1. 输入的电信号驱动发光二极管，使其发出特定波长的光；

2. 光信号通过光通道传输到光敏器件；

3. 光敏器件将接收到的光信号转换为电信号，并经过放大后输出。

这一过程的独特之处在于，输入和输出端之间通过光信号耦合，没有直接的电气连接，从而实现了电气隔离。

高速光耦的独特优势

电气隔离能力

高速光耦的输入和输出电路之间可以承受数千伏的隔离电压，有效防止高电压窜入低压电路，保护人员和设备安全。

高抗干扰性能

由于采用光信号传输，高速光耦对电磁干扰（EMI）具有很高的抑制能力，共模抑制比很高，能在嘈杂的工业环境中保持信号的完整性。

快速响应特性

高速光耦的响应速度极快，上升和下降时间通常在纳秒级别，如常见的6N137型号传输速率可达10Mbps，传输延迟仅为25-75纳秒。

单向信号传输

光信号传输具有单向性，可防止信号反馈和环路干扰，简化电路设计。

高速光耦 vs 普通光耦：差异解析

虽然基本工作原理相似，但高速光耦与普通光耦在结构和性能上存在显著差异：

普通光耦通常采用光敏三极管作为接收器件，响应速度在微秒级，适用于低速场合（通常低于100Kbit/s） 。 而高速光耦则采用光敏二极管+放大驱动电路的结构，光敏二极管的响应速度可达纳秒级，使其适用于高速应用场景。

普通光耦的截止频率一般在50kHz左右，而高速光耦的传输速率可达10Mbps甚至更高，相差两个数量级。

高速光耦的关键应用领域

高速光耦的应用范围十分广泛，几乎涵盖了所有需要电气隔离和高速信号传输的场合：

• 通信设备：用于光纤通信、光电转换和数字信号处理，保障数据通信的准确性与稳定性

• 工业自动化：在PLC控制器、I/O控制板等工业控制系统中，实现高速脉冲信号的可靠传输，提升设备控制精度与响应速度

• 医疗设备：应用于血氧仪、脉搏计和医疗图像传输等设备，确保患者安全和数据准确性

• 航空航天与军事：用于航天器、卫星通信和雷达系统等高速数字信号传输应用

• 计算机与网络设备：在高速局域网和数据中心通信中提高网络数据传输的速度和可靠性

如何选择合适的高速光耦？

选择高速光耦时，需综合考虑以下关键参数：

传输速率

根据应用需求确定所需的传输速率，常见速率等级有：

• 1Mbit/s

• 10Mbit/s

• 15Mbit/s

• 25Mbit/s

隔离电压

确保光耦的隔离电压满足应用需求，通常要求在1kV以上，高电压环境需选择隔离电压更高的型号。

工作温度范围

根据应用环境选择合适的工作温度范围，工业应用通常要求-40°C到85°C。

封装形式

根据电路板设计和组装要求选择合适的封装形式，如双列直插、表面贴装等。

抗干扰能力

在复杂电磁环境下，应选择具有高共模抑制比和低耦合电容的光耦。

高速光耦作为现代电子设备中的关键隔离器件，在保障系统安全、提升信号传输质量方面发挥着不可替代的作用。随着5G通信、工业4.0、物联网等技术的快速发展，对高速光耦的需求将持续增长，其性能也将不断提升，为科技创新提供更强有力的支撑。
