槽型光电开关的选型要点

槽型光电开关避免选型误区，提升设备性能，在工业自动化领域，槽型光电开关作为常见的检测元件，其性能直接影响整个系统的稳定性和可靠性。面对众多型号和参数，如何正确选型成为工程师关注的重点。本文将全面解析槽型光电开关的选型要点，帮助您做出最佳选择。

 一、认识槽型光电开关

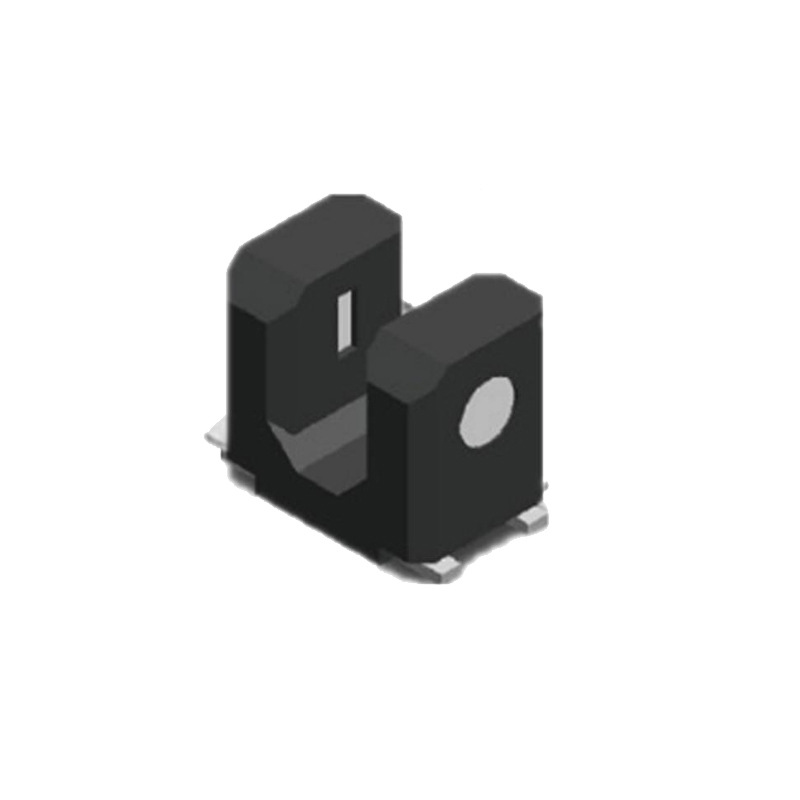

槽型光电开关，又称U型光电开关，也是对射式光电开关的一种。槽型光电开关采用无接触式检测方式，由发射器和接收器相对安装在U型槽的两侧组成。

当被测物体通过凹槽并阻断光轴时，光电开关便会产生检测信号。由于其检测距离长、响应速度快、检测精准等特点，在自动化设备中应用广泛。

 二、五大核心选型要点

1. 槽宽选择：保留适当余量

槽宽是选型的首要因素。检测物体必须能够顺利通过光电开关的凹槽来实现红外光的阻挡，因此光电传感器的槽宽应比检测物体宽，并留有适当安装余量。

目前市面上常见的槽型光电开关已开发出从3mm到9mm多种不同槽宽，满足不同尺寸物体的检测需求。选型时应根据实际检测物体尺寸，选择比物体宽度大10%-20%的槽宽，确保安装和检测的可靠性。

2. 光缝宽度：影响检测精度

光缝宽度是决定检测精度的关键参数。当检测物体为齿盘时，需要特别关注这一参数。光缝宽度应同时小于齿盘齿的宽度d和齿槽宽度f，这样才能保证红外光被有效阻断和导通。

在满足上述条件的前提下，建议选择光缝宽度较大的槽型光电开关，这样可以提高检测的可靠性和稳定性。对于精密检测场合，应选择光缝宽度较小的型号以提高分辨率。

3. 安装方式：适应不同场景

槽型光电开关提供多种安装方式，常见的有带固定孔和不带固定孔两种。根据实际安装条件选择合适的固定方式至关重要。

目前市面上的槽型光电开关已开发出L型、U型、K型、T型、Y型等多种不同形状，适应不同的安装空间和检测方向要求。安装时应确保检测齿盘的外径超过槽型光电开关光轴1-2mm，这样才能有效阻断光线。

4. 动作模式与输出形态

根据控制需求，槽型光电开关提供入光时亮起/遮光时亮起两种可切换的动作模式。输出形态则备有PNP/NPN两种可切换类型，适应不同的控制系统接口需求。

5. 响应速度与性能参数

在高速应用场景下，响应速度是关键考量因素。选型时需要确认槽型光电开关的开关频率是否满足要求。一般而言，槽型光电开关的响应速度可达微秒级别，能够满足大多数高速检测场景。

还需要考虑传感器的抗干扰能力、防护等级（如IP67）和工作温度范围（如-30到70度）等参数，确保适应实际工作环境。

 三、特殊应用场景注意事项

在恶劣环境下（如多尘、潮湿环境）使用时，需要选择具有更强防护性能的型号。

避免强光直射是保证槽型光电开关正常工作的必要条件，强光中的红外光会影响接收管的正常工作。安装时应确保传感器前端面与被检测工件表面保持平行，以保证最高的转换效率。

 四、选型流程总结

1. 明确检测需求：确定检测物体尺寸、材质、运动速度等参数

2. 确定关键参数：根据检测需求确定槽宽、光缝宽度等核心参数

3. 选择安装方式：根据安装空间选择适合的形状和固定方式

4. 确认电气参数：根据控制系统选择适当的输出形态和动作模式

5. 评估环境适应性：考虑环境因素，选择具备相应防护等级的产品

通过以上系统的选型流程，结合五大关键要点，您将能够选择出最适合应用场景的槽型光电开关，确保自动化系统的稳定运行。

正确的选型不仅能提高设备可靠性，还能降低维护成本，为生产效率提升奠定基础。
