常见的晶体管光耦有哪些？

在电子电路设计领域，晶体管光耦作为一种关键的光电隔离器件，已成为保障电路安全、抑制干扰的核心元件。本文将从 光电耦合器的基础原理入手，系统解析晶体管光耦 的类型特性、关键参数及选型策略，并结合洲创实业等优秀光耦厂家的技术实践，为工程师提供实用指南。

一、晶体管光耦的工作原理与结构特性

二、主流晶体管光耦类型及其应用场景

1. 标准光电晶体管光耦（如PC817系列）
   • CTR范围50%-600%，隔离电压2.5-10kV，适用于数字信号隔离和直流电路。
   • 成本低廉，是消费电子和家电的首选，但传输速率通常≤1Mbps。
2. 达林顿晶体管光耦（如4N32系列）
   • 通过两级放大实现超高CTR（1000%-10000%），可驱动继电器、电磁阀等大负载。
   • 响应速度相对较慢，适合工业控制等对实时性要求不极端的场景。
3. 高速光电晶体管光耦（如6N137系列）
   • 传输速率达10-100Mbps，传播延迟≤50ns，内部集成放大器电路。
   • 适用于总线通信、逆变器控制等高频应用，但价格较高。

三、光耦关键参数解读与选型核心准则

1. 光耦电流传输比（CTR）的温度特性
   光耦CTR是输出与输入电流的比值，其值随温度波动。优质光电耦合器的CTR温漂系数需＜0.5%/℃，工业级设计应预留30%余量以防光衰。
2. 隔离电压与可靠性关联
   光耦隔离电压直接决定系统安全性。例如，医疗设备需选择隔离电压≥5000Vrms的晶体管光耦，并验证其通过UL、VDE等安全认证。
3. 响应时间与系统效能
   上升/下降时间（tr/tf）影响信号完整性。高速场景应选择tr≤4ns的光电耦合器，并配合低电容PCB布局（线距≥2mm）。

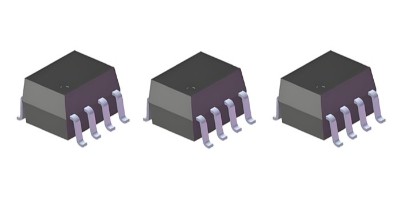

4. 封装形式的工程权衡
   • 光耦DIP封装：耐压高，适合测试原型
   • 光耦SMD封装：体积小，适配氮化镓快充等紧凑设计
     洲创实业等光耦厂家推出的LSOP封装（厚度2.2mm）已用于小米快充方案。

四、设计实践与常见误区规避

• 光耦输入侧限流电阻计算：R = (Vin - Vf) / If，其中Vf≈1.2-1.4V，If建议5-20mA。
• 光耦输出侧需加上拉电阻（数字信号）或偏置电路（模拟信号），避免误触发。

1. 忽视光耦CTR衰减：晶体管光耦长期使用后CTR可能下降50%，设计需采用闭环反馈补偿。
2. 光耦热管理缺失：应控制结温≤110℃，PCB设置散热过孔。
3. 光耦布局错误：输入/输出端间距需≥8mm，中间开槽可增强绝缘。

晶体管光耦作为电路隔离的“安全卫士”，选型需综合场景需求、参数匹配及长期可靠性。工程师应优先选择技术实力强的光耦厂家，并充分利用其FAE支持优化设计。随着技术发展，智能光电耦合器将进一步赋能高效安全的电子系统。
