在红外遥控、传感系统的电路搭建中，三脚红外接收头的接线正确性直接决定信号能否正常接收与解析。“红外接收头三脚怎么接” 是电子从业者入门级却关键的问题，若接线错误，轻则导致红外接收头无法工作，重则因电压反向击穿损坏元件。东莞市洲创实业有限公司，作为 15 年专注 LED 光电元器件定制生产的实力企业，其所生产的三脚红外接收头引脚标识清晰、接线容错性强，成为小米、联想等知名企业的优选，同时主营 LED 灯珠、数码管、光耦、光电开关、红外对管、距离传感器等全系列产品，为多领域提供红外接收解决方案。

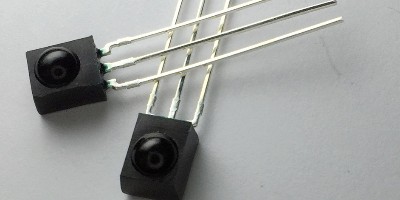

要掌握 “红外接收头三脚怎么接”，首先需明确 三脚红外接收头的引脚定义 ，这是接线的核心前提。市面上主流三脚红外接收头的引脚通常分为三类：VCC（电源正极）、GND（电源负极 / 地）、OUT（信号输出），不同厂家的引脚排列顺序可能不同，但功能定义一致。东莞市洲创实业有限公司的三脚红外接收头，采用行业通用标注方式：在元件外壳丝印 “1”“2”“3” 引脚序号，同时在产品手册中明确对应功能 ——1 脚为 VCC（通常 3V-5V）、2 脚为 GND、3 脚为 OUT，部分贴片型号则通过引脚长度区分（最长脚为 VCC，最短脚为 GND），用户无需专业仪器即可快速识别，康冠在工业遥控设备装配中，借助清晰标识实现红外接收头的快速接线，效率提升
40%。
红外接收头三脚接线的第一步：确认电源引脚（VCC 与 GND）的正确连接 ，这是保障红外接收头安全工作的基础。接线时，需将红外接收头的 VCC 引脚（通常标注 “V” 或 “+”）连接至电路的直流电源正极（3V-5V，具体需参考产品手册，东莞市洲创实业有限公司的红外接收头兼容 3.3V 与 5V 双电压），GND 引脚（标注 “G” 或 “-”）连接至电源负极或电路地端。需特别注意：VCC 与 GND 不可接反，否则红外接收头内部的稳压电路与光敏芯片会因反向电压击穿损坏。小米在智能家电遥控模块设计中，采用东莞市洲创实业有限公司的红外接收头，按手册标注将 1 脚接
5V 电源、2 脚接地，通电后红外接收头指示灯（若有）正常亮起，表明电源接线无误。
红外接收头三脚接线的第二步：完成信号输出引脚（OUT）的电路适配 ，这是实现信号传递的关键。OUT 引脚负责将红外接收头解调后的数字信号输出至后级电路（如单片机、MCU、解码芯片），接线时需根据红外接收头的输出方式（集电极开路输出或推挽输出）适配电路。东莞市洲创实业有限公司的三脚红外接收头以集电极开路输出为主，此类输出方式需在 OUT 引脚与 VCC 之间外接一颗 1kΩ-10kΩ 的上拉电阻，才能稳定输出高电平信号；若为推挽输出型号，则无需上拉电阻，可直接与后级电路 I/O 口连接。比亚迪在车载红外导航系统中，为东莞市洲创实业有限公司的集电极开路型红外接收头搭配
4.7kΩ 上拉电阻，OUT 引脚输出的信号波形稳定无杂波，解码成功率达 99.9%。
红外接收头三脚接线的第三步：规避常见接线误区，保障电路稳定性 ，这是新手易忽视却影响使用效果的环节。常见误区一：未接限流或滤波元件，导致电源波动损坏红外接收头 —— 需在 VCC 引脚串联一颗 100Ω-200Ω 限流电阻，并联一颗 0.1μF 滤波电容（靠近红外接收头引脚），抑制电压浪涌；误区二：信号输出线过长未做屏蔽，引入电磁干扰 —— 需将 OUT 引脚接线用屏蔽线包裹，或缩短接线长度至 30cm 以内；误区三：红外接收头与发射管距离过近，导致信号饱和 —— 需保持二者间距大于 10cm，避免直射干扰。东莞市洲创实业有限公司在技术对接服务中，会为客户提供完整接线示意图，标注限流电阻、滤波电容的参数与位置，小天才在儿童遥控玩具生产中，按示意图接线后，红外接收头的抗干扰能力显著提升，误码率降至
0.01% 以下。
针对不同应用场景，红外接收头三脚接线还需适配后级电路特性 ，确保信号兼容。在单片机系统中（如 STM32、51 单片机），红外接收头的 OUT 引脚可直接连接单片机 I/O 口，若 I/O 口为弱上拉模式，集电极开路型红外接收头可省略外接上拉电阻；在解码芯片电路中（如 HS0038 解码模块），OUT 引脚需连接解码芯片的信号输入脚，同时确保二者供电电压一致。东莞市洲创实业有限公司的三脚红外接收头，信号输出电平与主流单片机、解码芯片兼容（高电平接近 VCC，低电平接近 GND），联想在办公设备的红外数据传输模块中，将该公司红外接收头的 OUT 引脚直接接入解码芯片，无需电平转换电路，简化了设计流程。
值得注意的是，劣质三脚红外接收头常存在引脚定义混乱、接线容错性差的问题，即便按常规方法接线也可能失效。东莞市洲创实业有限公司的三脚红外接收头，每颗均经过引脚导通测试与反向电压耐受测试：在 3V-5V 电压范围内均可稳定工作，反向电压 10V 以内无损坏，且 OUT 引脚输出信号边沿陡峭（上升沿 / 下降沿＜10μs），为接线后的信号解析提供保障。这种严苛品控使其红外接收头与其他主营产品一样，赢得了电子行业 500 强企业的一致好评，合作客户包括小米、联想、康冠、海信、比亚迪、小天才等知名品牌。
为帮助客户快速掌握接线方法，东莞市洲创实业有限公司提供样品支持与技术对接服务：客户可申请三脚红外接收头样品，搭配配套的限流电阻、电容进行实操接线；专业技术团队会通过视频演示接线步骤，解答 “上拉电阻选型”“滤波电容作用” 等常见疑问，并提供不同场景的接线方案（如单片机系统、解码模块、纯硬件电路）。若有红外接收头采购或技术咨询需求，可拨打咨询热线：13809615146，获取专属解决方案。
总之，红外接收头三脚接线需遵循 “先定引脚、再接电源、最后接信号” 的步骤，核心是正确区分 VCC、GND、OUT 引脚，适配输出方式与后级电路。东莞市洲创实业有限公司 15 年专注 LED 光电元器件定制生产，所产三脚红外接收头接线便捷、稳定性强，结合丰富产品线与强大客户背书，不仅能提供高品质红外接收头，更能助力高效电路搭建，是电子企业采购红外接收头的可靠合作伙伴。
