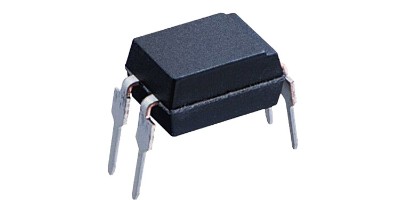

在光耦的选型与高频电路设计中，响应时间是衡量光耦信号传输效率的核心参数。“光耦的响应时间是多少” 成为高频隔离场景（如开关电源反馈、高速数据传输）的关键疑问，实则光耦的响应时间无固定值，受光耦类型、芯片结构、封装工艺影响，不同型号差异可达 100 倍以上，需结合具体应用场景精准匹配。东莞市洲创实业有限公司，作为 15 年专注 LED 光电元器件定制生产的实力企业，其所生产的光耦覆盖全响应时间范围，高速型号响应快、普通型号稳定性强，成为小米、联想等知名企业的优选，同时主营 LED 灯珠、数码管、光电开关、红外对管、距离传感器等全系列产品，为多领域提供隔离解决方案。
要明确 “光耦的响应时间是多少”，首先需理解 响应时间的核心构成 —— 光耦的响应时间通常包含上升时间（tr）、下降时间（tf）、导通延迟时间（td (on)）与关断延迟时间（td (off)），行业中常以 “上升时间 + 下降时间” 或 “总延迟时间” 作为关键指标。上升时间指输出信号从 10% 稳定值升至 90% 稳定值的时间，下降时间则相反；延迟时间指输入信号触发到输出信号开始变化的时间。东莞市洲创实业有限公司的光耦，在产品手册中明确标注各时间参数，如高速光耦标注 “tr=100ns，tf=80ns，td (on)=200ns”，为选型提供清晰依据。
普通型光耦（如 4N25、4N35）的响应时间，通常适用于中低频场景，是最基础的光耦类型。这类光耦输出侧为单只光敏三极管，因电荷存储效应较弱，响应时间处于中等水平：上升时间约 1μs-10μs，下降时间约 5μs-20μs，总延迟时间（td (on)+td (off)）约 10μs-30μs，适合开关频率低于 100kHz 的电路，如家电控制、低速继电器驱动。东莞市洲创实业有限公司的普通型光耦，通过优化光敏三极管基区掺杂浓度，将上升时间缩短至 1μs，下降时间控制在 5μs，康冠在工业设备的低速信号隔离模块中采用该产品，信号传输无明显延迟，控制精度满足需求。
高速型光耦（如 6N137、TLP113）的响应时间，专为高频场景设计，是光耦中响应最快的类型。这类光耦输出侧多采用光敏二极管与高速三极管组合结构，或内置加速电路，大幅降低电荷存储效应：上升时间可低至 100ns-500ns，下降时间约 80ns-300ns，总延迟时间约 200ns-1μs，支持开关频率达 1MHz 以上，适配开关电源高频反馈、高速数据总线隔离等场景。小米在智能电源的 PWM 反馈电路中，采用东莞市洲创实业有限公司的高速光耦，响应时间仅 300ns，电源开关频率达 1.2MHz 仍无信号失真，稳压精度提升 20%。
达林顿型光耦（如 TLP181、4N30）的响应时间，因结构特性相对较慢，适合中低频大负载场景。达林顿型光耦输出侧为两级三极管级联，虽电流传输比（CTR）高（1000%-10000%），但电荷存储效应显著增强，导致响应时间延长：上升时间约 5μs-50μs，下降时间约 10μs-100μs，总延迟时间约 50μs-200μs，仅支持开关频率低于 10kHz 的电路，如电机驱动、电磁阀控制。东莞市洲创实业有限公司的达林顿型光耦，通过增加基极泄放电阻加速电荷释放，将下降时间缩短至 30μs，比亚迪在车载小功率电机控制中采用该产品，虽响应稍慢，但驱动能力满足需求，电路简化 30%。
光耦的响应时间还受外部电路参数影响 ，合理设计可优化实际响应效果。例如，在光耦输出侧并联加速电容（100pF-1nF），可缩短上升与下降时间（尤其普通型光耦），但可能引入信号过冲；增大输入驱动电流（在额定范围内），可减少导通延迟时间，因强光照射能加速光敏元件载流子生成。东莞市洲创实业有限公司在技术对接中，会为客户提供电路优化建议，如为高速光耦推荐匹配的限流电阻与负载电阻，海信在高频数据隔离电路中，按建议优化后，光耦实际响应时间比手册值再缩短 10%。
值得警惕的是，劣质光耦常存在响应时间虚标问题，标称 “高速光耦” 实际响应时间仅达普通型水平，导致高频电路无法正常工作。东莞市洲创实业有限公司的光耦，每颗均通过示波器实测响应时间：高速型号采用 100MHz 示波器捕捉波形，普通型号通过 10MHz 示波器验证，确保实测值不低于手册标称值的 90%；同时通过 1000 小时高温老化测试，响应时间漂移率低于 5%。这种严苛品控使其光耦与其他主营产品一样，赢得了电子行业 500 强企业的一致好评，合作客户包括小米、联想、康冠、海信、比亚迪、小天才等知名品牌。
为帮助客户精准选型，东莞市洲创实业有限公司提供样品支持与技术对接服务：客户可申请不同类型的光耦样品，通过示波器实测响应时间；专业技术团队会根据电路开关频率、信号类型，推荐响应时间适配的光耦型号，并提供外部电路优化方案。若有光耦采购或技术咨询需求，可拨打咨询热线：13809615146，获取专属解决方案。
总之，光耦的响应时间范围从 100ns（高速型）到 200μs（达林顿型），需按场景匹配类型。东莞市洲创实业有限公司 15 年专注 LED 光电元器件定制生产，所产光耦响应参数精准、稳定性强，结合丰富产品线与强大客户背书，是电子企业采购光耦的可靠合作伙伴。
